| 产品特性：软启动器 | 品牌： SIEMENS/西门子 | 系列： 3RW4435 |
| 型号：3RW4435-6BC45 | 是否进口： | 额定电流：20A |
| 整定电流：100A | 安装方式：固定 | 灭弧介质：空气 |
| 额定电压：220V | 主触头极数：3 | 线圈电压：220V |
| 产品认证：CCC | 适用范围：电气工业 | 脱扣等级：一级 |
| 3C证书编号：CCC | 3C额定电压范围：50/60 | 最小包装数：1 |
| 物料编号：TF25610 | 接线方式：板前接线 | 保护类型：漏电保护 |
| 脱扣方式：说明书可见 | 操作方式：手操 | 电动机功率：320 |
| 控制电源电压：220v | 通讯方式：说明书可见 | 工作海拔高度：说明书可见 |
| 外形尺寸：说明书可见 | 机械寿命：说明书可见 | 电寿命：说明书可见 |
| 重量：说明书可见 | 旁路方式：说明书可见 | 每小时起动次数：说明书可见 |
| 工作负载系数：说明书可见 | 壳体防护等级：一级 | 端子防护等级：说明书可见 |
| 额定绝缘电压(Ui)：说明书可见 | 起动升压时间：1 | 斜坡下降时间：1 |
| 起动初始电压：1.5 | 起动限制电流：1 | 工作环境温度：-5~60摄氏度 |
| 备注说明：问客服 |

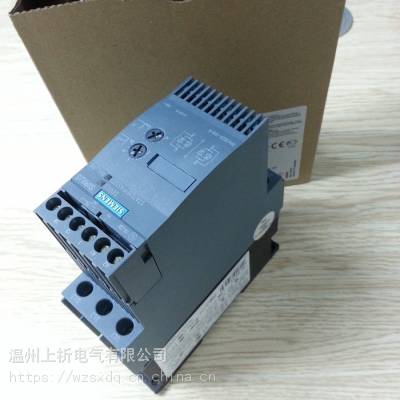

SIRIUS 软起动器 400 V 时的值，40 °C 标准：93 A，45 kW 根 3：161 A，90 kW 200 - 460 V AC，AC 230 V 螺钉型接线端子
综合技术数据
产品品牌名称 SIRIUS
产品装备
集成的分路接触系统 是的
可控硅元件 是的
产品功能
设备自我保护 是的
电机过载保护 是的
热敏电阻电机保护评值 是的
外部的复位 是的
可调节的电流限制 是的
内三角回路 是的
产品组件 电机制动的输出 是的
参考标示 符合 DIN EN 61346-2 Q
参考标示 符合 DIN 40719（根据 IEC 204-2 增补） 符合 IEC 750 G
电力电子学
产品名称 软起动器
工作电流
40 °C 时 测定值 A 9350°C 时 测定值 A 82 60 °C 时 测定值 A 72
工作电流 对于交流电机 内三角回路中 40 °C 时 测定值 A 16150°C 时 测定值 A 142 60 °C 时 测定值 A 125
输出的机械功率 对于交流电机 230 V时
— 标准接线时 40 °C 时 测定值 W 22 000
— 内三角回路中 40 °C 时 测定值 W 45 000
400 V 时
— 标准接线时 40 °C 时 测定值 W 45 000
— 内三角回路中 40 °C 时 测定值 W 90 000
输出的机械功率 [hp] 对于三相交流电机 200/208 V 时 标准接线时 50°C 时 测定值 hp 25
工作频率 测定值 Hz 50 ... 60
相对负公差 工作频率的 % -10
相对正公差 工作频率的 % 10
工作电压 标准接线时 测定值 V 200 ... 460
相对负公差 工作电压 标准接线时 % -15
相对正公差 工作电压 标准接线时 % 10
工作电压 内三角回路中 测定值 V 200 ... 460
相对负公差 工作电压 内三角回路中 % -15
相对正公差 工作电压 内三角回路中 % 10
***负载为I_M的% % 8
可调节的发动机的额定电流 用于发动机过载保护 最小额定值 A 18
持续工作电流 [Ie 的 %] 40 °C 时 % 115
损耗功率 [W] 对于工作电流 40 °C 时 运行期间 典型 W 55
电子控制设备
电压类型 控制馈电电压的 AC
控制馈电电压频率 1 测定值 Hz 50
控制馈电电压频率 2 测定值 Hz 60
相对负公差 控制馈电电压频率的 % -10
相对正公差 控制馈电电压频率的 % 10
控制馈电电压 1 AC 时 50 Hz 时 测定值 V 2300 Hz 时 测定值 V 230
相对负公差 控制馈电电压的 AC 时 60 Hz 时 % -15
相对正公差 控制馈电电压的 AC 时 60 Hz 时 % 10
显示方式 用于故障信号 显示屏
机械数据
宽度 mm 170
高度 mm 192
深度 mm 270
紧固类型 螺栓固定
装入位置 对于垂直安装平面可+/-90°旋转，对于垂直安装平面可+/-22.5°向前和向后倾斜
须遵守间距 单列式安装的
向上地 mm 100侧向地 mm 5● 向下地 mm 75线长度 值 m 500
极数 用于主电路 3
接口/接线端子
电气连接规格
● 用于主电路 框形接线盒
● 用于辅助和控制电路 螺栓连接
常闭触点数量 用于辅助触点 0
常开触点数量 用于辅助触点 3
转换器数量 用于辅助触点 1
可连接的导线截面类型 用于主触点 用于框型接线盒 在使用前面的加紧位置时
单芯线的 2.5 ... 16 mm?
细芯线的 带有电缆末端加工 2.5 ... 35 mm? 细芯线的 无电缆末端加工 4 ... 50 mm?多芯线 4 ... 70 mm?
可连接的导线截面类型 用于主触点 用于框型接线盒 在使用后面的加紧位置时
单芯线的 2.5 ... 16 mm?
细芯线的 带有电缆末端加工 2.5 ... 50 mm?
细芯线的 无电缆末端加工 10 ... 50 mm?
多芯线 10 ... 70 mm?
可连接的导线截面类型 用于主触点 用于框型接线盒 在使用两个端子位时
单芯线的 2x (2.5 ... 16 mm?) 细芯线的 带有电缆末端加工 2x (2.5 ... 35 mm?)
细芯线的 无电缆末端加工 2x (4 ... 35 mm?)
多芯线 2x (4 ... 50 mm?)
可连接的导线截面类型 在 AWG 导线处 用于主触点 用于框型接线盒
在使用后面的加紧位置时 10 ... 2/0
在使用前面的加紧位置时 10 ... 2/0
在使用两个端子位时 2x (10 ... 1/0)
可连接的导线截面类型 用于辅助触点
单芯线的 2x (0.5 ... 2.5 mm?)
细芯线的 带有电缆末端加工 2x (0.5 ... 1.5 mm?)
可连接的导线截面类型 在 AWG 导线处
用于辅助触点 2x (20 ... 14)
用于辅助触点 细芯线的 带有电缆末端加工 2x (20 ... 16)
环境条件
安装高度 高度超出水平面以上 m 5 000
气候级
运输期间 符合 IEC 60721 3K6（无结冰、无冷凝）、3C3（无盐雾）、3S2（不允许将沙子排入设备中）、3M6
存放期间 符合 IEC 60721 3K6（无结冰、无冷凝）、3C3（无盐雾）、3S2（不允许将沙子排入设运行期间 符合 IEC 60721 3K6（无结冰、无冷凝）、3C3（无盐雾）、3S2（不允许将沙子排入设备中）、3M6
环境温度
运行期间 °C 60
存放期间 °C -25 ... +80
降级温度 °C 40
防护等级 IP IP
